Waarom bepalen matrijsbasissen en standaardonderdelen de levensduur van matrijzen?

De levensduur van een matrijs wordt vaak beoordeeld aan de hand van het holtemateriaal en de bewerkingsprecisie. Maar wat werkelijk bepaalt of een matrijs op betrouwbare en voorspelbare wijze zijn ontwerplevensduur kan bereiken, is het onderdeel waar niemand aandacht aan besteedt: devormbasis en standaardonderdelen.

De malbasis is het skelet. De standaardonderdelen zijn de verbindingen. Als het skelet niet goed uitgelijnd is en de gewrichten los zitten, zal zelfs de beste holte niet standhouden.

The Mold Base: de basis voor alles

De matrijsbasis is de drager voor de gehele matrijs. Het integreert alle functionele componenten (holte, kern, uitwerpsysteem, koelsysteem en poortsysteem) in een nauwkeurig raamwerk, waardoor ze bij elke open- en sluitcyclus naar exact dezelfde positie terugkeren.

Kerncomponenten van een standaard malbasis

Deze platen zijn gestapeld, vergrendeld met schroeven en zijn afhankelijk van geleidepennen en bussen om de herhaalbaarheid van de posities bij elke cyclus te garanderen.

De twee kernprestatievereisten voor een malbasis

Stijfheid staat voorop. De injectiedruk kan honderden kilogrammen per vierkante centimeter bereiken. Als de malbasis geen stijfheid heeft, zal deze onder hoge druk vervormen: de scheidingslijn gaat open en er verschijnt een flits; de kern verschuift, de wanddikte wordt ongelijk; uitwerppennen binden en de hele mal moet worden gedemonteerd.

Precisie komt op de tweede plaats. De speling tussen geleidepennen en bussen, evenals de vlakheid en haaksheid van elke plaat, bepalen rechtstreeks of de matrijs soepel opent en sluit en of de productafmetingen stabiel blijven.

 Standaardonderdelen: de goedkoopste onderdelen die het vaakst falen

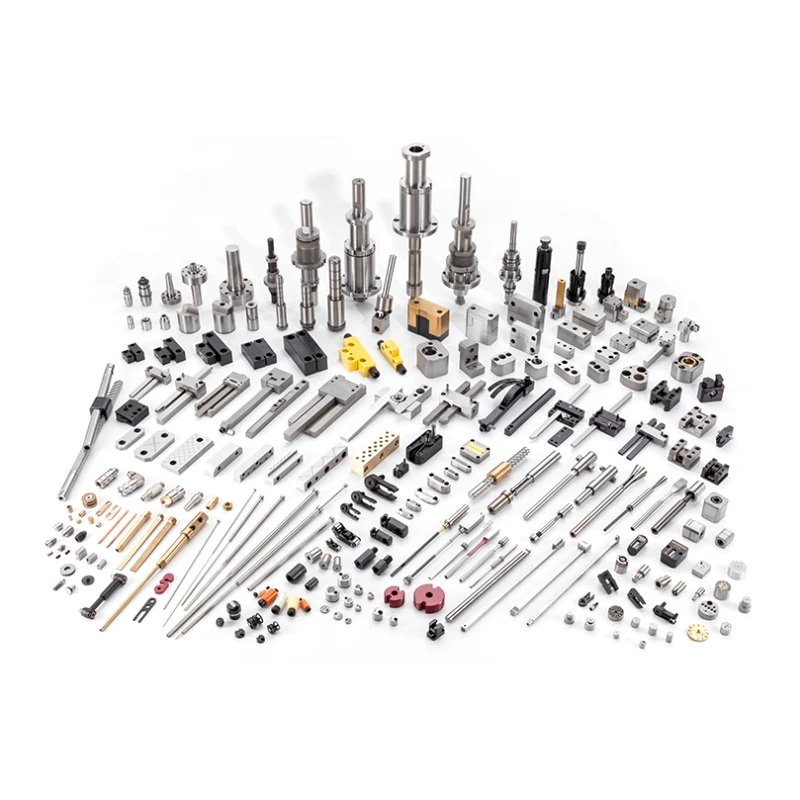

Standaardonderdelen zijn alle verwisselbare componenten zonder holte en zonder kern in een mal. Geleidepennen, bussen, uitwerppennen, veren, afdichtingen, pasringen, borgblokken: ze tellen allemaal mee.

Ze zien er gewoon uit, ze zijn goedkoop in aanschaf, maar meer dan de helft van alle matrijsfouten is te wijten aan deze componenten.

1. Geleidepennen en bussen

Het geleidingssysteem zorgt voor een nauwkeurige uitlijning van de bewegende en stilstaande helften bij elke sluiting. De meeste matrijsfouten beginnen met verlies van geleidingsnauwkeurigheid.

Materiaal: SUJ2 lagerstaal of SKD11 gereedschapsstaal, met hoogfrequente inductieharding tot HRC 58-62, gevolgd door precisieslijpen tot Ra 0,2-0,4 oppervlakteafwerking.

Passingsspeling: Typisch 0,02-0,05 mm, afhankelijk van de malgrootte. Te groot en de kern en de holte zijn niet goed uitgelijnd. Te klein en de weerstand bij het openen en sluiten neemt toe, waardoor vreten ontstaat.

Mislukkingsmodi:

• Vastvreten aan pennen → veroorzaakt door onvoldoende smering of ongelijkmatige belasting

• Versleten bussen → einde levensduur; vervang ze

• Verbogen pennen → veroorzaakt door onevenwichtige uitwerping of verkeerd uitgelijnde klemkracht van de injectiemachine

2. Uitwerppennen, hulzen en duwstangen

Het uitwerpsysteem ziet de hoogste cyclusfrequentie en de meest complexe belasting van elk deel van de mal.

Uitwerppennen: Gemaakt van SKH51 hogesnelheidsstaal of SKD61 heetwerk gereedschapsstaal, met geharde punten. De passpeling met het geleidegat moet 0,015-0,025 mm bedragen. Te strak en de pin bindt. Te los en flits verschijnt op het uitwerppunt.

Twee hoofdoorzaken voor het breken van de uitwerppen: de uitwerpkracht bevindt zich niet in het midden van het weerstandscentrum bij het uitwerpen, of de pen wordt geraakt tijdens het terugkeren.

Veren: verantwoordelijk voor het retourneren van de uitwerpplaat. Het meest over het hoofd geziene probleem is lentemoeheid. Na tienduizenden compressies wordt de vrije hoogte korter. De uitwerpplaat keert niet volledig terug en de uitwerppennen raken de stationaire helft tijdens de volgende sluiting.

Controlemethode: Inspecteer de veervrije hoogte elke 100.000 cycli. Vervang deze als deze onder de 90% van de oorspronkelijke hoogte is gedaald.

3. Afdichtingen en schotten

Waterlekken in het koelsysteem zijn de meest voorkomende plotselinge storingen op de werkvloer.

Afdichtingen (O-ringen): Gemaakt van siliconenrubber of fluorrubber voor hoge temperaturen, met maximale temperatuurlimieten van respectievelijk 200°C en 260°C. Falen wordt veroorzaakt door veroudering bij hoge temperaturen, verharding of compressie. Vervang elke 500.000 cycli of jaarlijks, afhankelijk van wat zich het eerst voordoet.

Schotten: Richt de richting van de waterstroom om voor plaatselijke koeling. De meest voorkomende storing is kalkverstopping, vooral ernstig in gebieden met hard water. Gebruik onthard water of voeg anticorrosie- en antikalkadditieven toe.

4. Lokaliseren van ringen en blokkeerblokken

Lokalisatieringen: Gemonteerd op de bovenste klemplaat, gecentreerd met het mondstuk van de injectiemachine. Een onjuiste selectie veroorzaakt excentriciteit tussen het mondstuk en de aanspuitbus - in het beste geval lekkage van materiaal; in het ergste geval zijn zowel de aanspuitbus als het mondstuk beschadigd.

Vergrendelingsblokken: gebruikt voor schuifvergrendeling (zijkern). Bij slijtage is de vergrendelingskracht onvoldoende en schuift de schuif onder injectiedruk naar achteren, waardoor flits aan de zijkant van het product ontstaat. Inspecteer de vergrendelingsoppervlakken regelmatig op inkepingen of slijtage. Wacht niet tot de flitser verschijnt voordat u problemen oplost.

Waarom standaardonderdelen het vaakst falen

Standaardonderdelen zijn de gemakkelijkst te standaardiseren, goedkoopste en minst opvallende componenten in een mal.

En juist omdat ze goedkoop en onmerkbaar zijn, worden ze het vaakst verwaarloosd:

• Geleidepennen lopen droog – niemand controleert

• Veren worden gebruikt totdat ze knappen

• O-ringen lekken en iemand wikkelt er tape omheen en blijft draaien

• Uitwerppennen zijn licht verbogen, maar "werken nog"

Het cumulatieve resultaat van al deze ‘het werkt nog steeds’-beslissingen: een veer ter waarde van een paar dollar breekt, de uitwerpplaat loopt vast, de hele mal wordt uit de machine getrokken voor reparatie, uren aan productiecapaciteit gaan verloren en duizenden dollars aan onderhoudskosten stapelen zich op.

Selectieprincipes

Vormbasisselectie

Standaard onderdelenselectie

Onderhoud: geen technische complexiteit, alleen uitvoeringsdiscipline

Het onderhoud van de matrijsbasis en standaardonderdelen is niet ingewikkeld. Wat het vereist is frequentie en discipline.

Snelle referentie voor foutdiagnose

Devormbasis en standaardonderdelenbepaal niet hoe mooi het product eruit ziet; dat is de taak van de caviteit. Ze bepalen slechts één ding: of de matrijs gedurende de beoogde levensduur op betrouwbare en consistente wijze onderdelen kan produceren.

Een slecht uitgelijnd skelet kan geen kracht overbrengen, hoe sterk de spieren ook zijn. Een stijf gewricht kan niet bewegen, hoe capabel het ledemaat ook is.

Geef bij het selecteren van een malbasis prioriteit aan stijfheid boven lichtheid, en aan precisie boven prijs. Bij de aanschaf van standaardonderdelen hoeft het merk niet het duurste te zijn, maar moeten de specificaties wel kloppen. Bij dagelijks onderhoud dient u de veren op tijd te vervangen, de geleidepennen regelmatig te smeren en de afdichtingen te vervangen wanneer deze het einde van hun levensduur bereiken. Voor deze taken is geen technische vaardigheid vereist; alleen een checklist en de discipline om deze te volgen.
