Welke cruciale rol spelen glijbanen bij complexe vormbewegingen?

Binnen een complexe spuitgietmatrijs kan de beweging van een enkele schuif bepalen of een onderdeel foutloos wordt geproduceerd of wordt gesloopt. Overweeg een gegoten autoconnector met een ondersnijding aan de zijkant. De hoofdkern en holte kunnen niet eenvoudigweg worden geopend en gesloten om het onderdeel vrij te geven; de ondersnijding zou vast komen te zitten. Een schuifmechanisme moet zijdelings bewegen en de zijkern intrekken voordat het onderdeel wordt uitgeworpen. Als de schuif te vroeg beweegt, vervormt het onderdeel. Als het te laat beweegt, scheurt het onderdeel. Als het bindt, is de mal beschadigd. Dit is de cruciale rol van glijbanen bij complexe matrijsbewegingen. Het zijn de componenten die het vormen van geometrieën mogelijk maken die anders onmogelijk zouden zijn: ondersnijdingen, interne schroefdraden, zijgaten en complexe contouren. Een glijbaan is geen eenvoudig stuk staal; het is een precisiemechanisme dat honderdduizenden cycli betrouwbaar moet werken. Het ontwerp, de materialen en de productieprecisie van glijbanen en de bijbehorende componenten bepalen het succes van de matrijs.

Het belang van glijbanen bij complexe matrijsbewegingen kan niet genoeg worden benadrukt. Het zijn de componenten die een eenvoudige open-en-dicht-matrijs transformeren in een geavanceerd productiesysteem dat ingewikkelde onderdelen kan produceren. Ze moeten bestand zijn tegen de hoge drukken van spuitgieten, de thermische cycli van het proces en de mechanische slijtage van herhaalde activering. Ze moeten nauwkeurig worden getimed met het openen en sluiten van de mal. En ze moeten worden vervaardigd met toleranties gemeten in microns. Dit artikel onderzoekt de cruciale rol van dia's bij complexe malbewegingen. We behandelen de verschillende soorten glijbanen, de ontwerpprincipes die een betrouwbare werking garanderen, de materialen en productieprocessen die hun levensduur bepalen, en de kwaliteitscontrolemaatregelen die precisie garanderen. We zullen ook gedetailleerde specificaties voor onze producten verstrekkenNauwkeurige vormcomponenten en inzetstukkenuit onze fabriek bij Moldburger Mould Industry Co., Ltd.

Inhoudsopgave

• 1. Wat is een vormglijbaan en waarom is dit nodig?
• 2. Wat zijn de verschillende soorten objectglaasjes die worden gebruikt in complexe mallen?
• 3. Hoe wordt de schuifbeweging geactiveerd en getimed?
• 4. Welke materialen en behandelingen garanderen de duurzaamheid van de glijbaan?
• 5. Welke ontwerpprincipes voorkomen het falen van glijbanen?
• 6. Welke specificaties definiëren hoogwaardige matrijsglijplaten en inzetstukken?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Wat is een vormglijbaan en waarom is dit nodig?

Een matrijsschuif is een mechanisme dat een deel van de matrijsholte of -kern zijdelings beweegt, loodrecht op de hoofdopenings- en sluitrichting van de matrijs. Het doel van een schuif is om kenmerken te vormen die voorkomen dat het onderdeel wordt uitgeworpen als de mal eenvoudigweg langs de hoofdas wordt geopend. Deze kenmerken staan ​​bekend als ondersnijdingen. Een ondersnijding kan een zijgat, een uitsparing, een draad of een andere geometrie zijn die niet is uitgelijnd met de richting van de opening van de mal. Zonder glijbaan zouden deze kenmerken vast komen te zitten en zou het onderdeel niet kunnen worden verwijderd zonder beschadigd te raken. De schuif schuift uit de weg voordat het onderdeel wordt uitgeworpen, waardoor het onderdeel netjes kan worden verwijderd. De onderstaande tabel geeft een overzicht van de soorten functies waarvoor dia's nodig zijn.

BijMoldburger Mould Industry Co., Ltd., is onze fabriek gespecialiseerd in het ontwerp en de vervaardiging van nauwkeurige vormcomponenten en inzetstukken, inclusief glijbanen. We hebben uitgebreide ervaring met het produceren van objectglaasjes voor complexe mallen die worden gebruikt in de auto-, medische en consumentenelektronica-industrie. Ons engineeringteam werkt nauw samen met matrijsontwerpers om ervoor te zorgen dat het schuifmechanisme wordt geoptimaliseerd voor de specifieke onderdeelgeometrie en productievereisten.

2. Wat zijn de verschillende soorten objectglaasjes die worden gebruikt in complexe mallen?

Er worden verschillende soorten sledes gebruikt in complexe mallen, elk geschikt voor verschillende toepassingen en onderdeelgeometrieën. De meest voorkomende typen zijn de nokpenschuif, de hydraulische schuif, de hoekpenschuif en de mechanische schuif. De nokpenschuif is het meest voorkomende type. Het maakt gebruik van een nokpen die in de malbasis is gemonteerd om de schuif te bedienen wanneer de mal wordt geopend. De nokpen duwt de slede zijdelings terwijl de vormplaten zich scheiden. De hydraulische slede maakt gebruik van een hydraulische cilinder om de slede onafhankelijk van de matrijsopening te bewegen. Dit zorgt voor een complexere timing en grotere kracht. De hoekpenschuif gebruikt een schuine pin om de schuif te verplaatsen wanneer de mal wordt geopend, vergelijkbaar met de nokpenschuif maar met een andere geometrie. De mechanische schuif maakt gebruik van een koppeling of een tandheugelmechanisme om de schuif te verplaatsen. In de onderstaande tabel worden deze diatypen vergeleken.

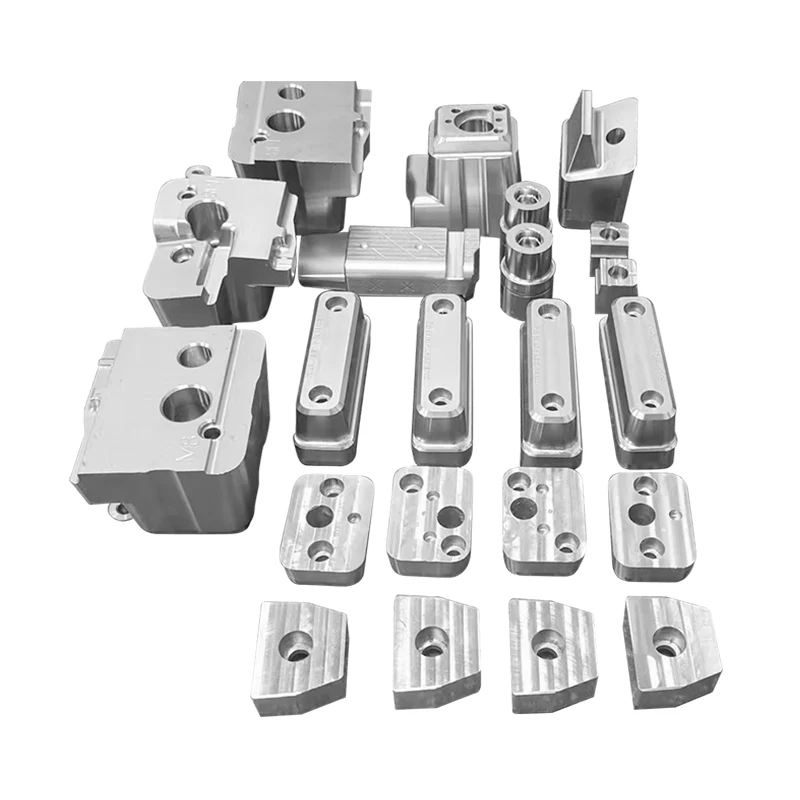

In onze fabriek vervaardigen wij alle soorten glijplaten en de bijbehorende onderdelen, waaronder glijblokken, glijrails, nokpennen en slijtplaten. We gebruiken hoogwaardige materialen en precisiebewerking om ervoor te zorgen dat onze geleidingen soepel en betrouwbaar werken. Ons engineeringteam kan het juiste glijbaantype aanbevelen voor uw specifieke toepassing.

3. Hoe wordt de schuifbeweging geactiveerd en getimed?

De bediening en timing van de schuifbeweging zijn van cruciaal belang voor het succes van een complexe mal. De schuif moet op het juiste moment in de matrijscyclus bewegen: nadat het onderdeel voldoende is afgekoeld om vervorming te weerstaan, maar voordat het onderdeel wordt uitgeworpen. Als de schuif te vroeg beweegt, kan het onderdeel vervormd of beschadigd raken. Als het te laat beweegt, kan het onderdeel barsten of kan de glijbaan beschadigd raken. De timing wordt bepaald door de geometrie van de nokpen of de programmering van het hydraulische systeem. Bij een nokpenschuif bepalen de lengte en hoek van de nokpen wanneer de schuif begint te bewegen en hoe ver deze reist. De nokpen wordt doorgaans in de stationaire helft van de mal gemonteerd en grijpt in op de slede wanneer de mal opengaat. De slede beweegt zijdelings terwijl de nokkenpen erop duwt. De onderstaande tabel vat de timingoverwegingen voor schuifbeweging samen.

Bij Moldburger Mold Industry Co., Ltd. gebruikt onze fabriek geavanceerde CAD- en simulatiesoftware om de timing van de schuifbeweging te ontwerpen en te verifiëren. We kunnen de gehele matrijscyclus simuleren om ervoor te zorgen dat de slede op het juiste moment beweegt en dat er geen interferentie is met andere matrijsonderdelen. Onze precisieproductie zorgt ervoor dat de nokpennen en schuifblokken precies de afmetingen hebben die nodig zijn voor een juiste timing.

4. Welke materialen en behandelingen garanderen de duurzaamheid van de glijbaan?

De duurzaamheid van een glijbaan hangt af van de materialen en behandelingen die bij de constructie zijn gebruikt. De slede moet bestand zijn tegen de hoge druk van het spuitgieten, de wrijving van herhaalde bewegingen en de slijtage van de schurende kunststofsmelt. De meest voorkomende materialen voor sledes en hun componenten zijn gehard gereedschapsstaal, zoals P20, H13 en S7. Deze staalsoorten bieden een combinatie van hoge sterkte, taaiheid en slijtvastheid. De glijoppervlakken zijn vaak gecoat of behandeld om wrijving te verminderen en de levensduur te verlengen. Veel voorkomende behandelingen zijn onder meer nitreren, verchromen en het aanbrengen van slijtvaste coatings zoals titaniumnitride (TiN) of diamantachtige koolstof (DLC). De onderstaande tabel geeft een overzicht van de materialen en behandelingen die in onze objectglaasjes worden gebruikt.

In onze fabriek gebruiken we alleen hoogwaardige materialen en behandelingen voor onze Precise Mold-componenten en inzetstukken. Wij beschikken over de apparatuur en de expertise om nitrerings-, verchromings- en coatingtoepassingen in eigen huis uit te voeren. We bieden ook een reeks standaard en op maat gemaakte slijtplaten en geleidebussen voor verschillende sledeontwerpen. Ons doel is om glijbanen te leveren die betrouwbaar functioneren gedurende de levensduur van de matrijs.

5. Welke ontwerpprincipes voorkomen het falen van glijbanen?

Bij het ontwerp van een schuifmechanisme moet rekening worden gehouden met de krachten, de beweging en de omgeving van het spuitgietproces. Verschillende ontwerpprincipes zijn van cruciaal belang voor het voorkomen van glijfouten. De eerste is adequate begeleiding. De slede moet nauwkeurig langs zijn pad worden geleid. Dit wordt doorgaans bereikt met geleiderails en slijtplaten. De geleiderails moeten stijf genoeg zijn om de zijdelingse krachten op de slede te weerstaan, en de slijtplaten moeten een oppervlak met lage wrijving bieden. Het tweede principe is een goede afstemming. De slede moet worden uitgelijnd met de vormholte en de kern. Een verkeerde uitlijning kan binding, slijtage en schade aan het onderdeel veroorzaken. Het derde principe is voldoende voorspanning. Om speling te voorkomen moet de slede voorgespannen worden tegen de geleiderails. Dit zorgt ervoor dat de slede soepel en nauwkeurig beweegt. Het vierde principe is bescherming tegen besmetting. Het schuifmechanisme moet worden beschermd tegen plastic flits, stof en vuil. Dit wordt doorgaans bereikt met afdichtingen of deksels. De onderstaande tabel vat deze ontwerpprincipes samen.

Bij Moldburger Mold Industry Co., Ltd. volgt onze fabriek deze ontwerpprincipes bij de vervaardiging van onze sledes en inzetstukken. We gebruiken precisiebewerking om ervoor te zorgen dat alle componenten correct in elkaar passen. We gebruiken hoogwaardige slijtplaten en geleiderails voor een soepele, nauwkeurige beweging. En we hebben afdichtingen en deksels ingebouwd om het mechanisme tegen vervuiling te beschermen. Ons doel is om glijbanen te leveren die betrouwbaar functioneren gedurende de levensduur van de matrijs.

6. Welke specificaties definiëren hoogwaardige matrijsglijplaten en inzetstukken?

De belangrijkste specificaties voor matrijsglijbanen en inzetstukken omvatten het materiaal, de hardheid, de maattolerantie, de oppervlakteafwerking en de coating. De onderstaande tabel geeft een samenvatting van de typische specificaties voor onze Precise Mold-componenten en inzetstukken.

In onze fabriek vervaardigen wij onze precieze malcomponenten en inzetstukken om aan deze specificaties en meer te voldoen. Wij kunnen het materiaal, de hardheid en de coating aanpassen aan uw specifieke wensen. Ons kwaliteitscontrolesysteem omvat dimensionale inspectie, hardheidstesten en metingen van de oppervlakteafwerking om ervoor te zorgen dat elk onderdeel aan onze hoge normen voldoet.

7. Veelgestelde vragen (FAQ)

Vraag 1: Wat is het verschil tussen een glijbaan en een lifter in een mal?

Antwoord: Een slede beweegt zijdelings, loodrecht op de richting van de malopening, om ondersnijdingen aan de zijkant van het onderdeel te vormen. Een lifter beweegt onder een hoek, meestal om ondersnijdingen aan de binnenkant van het onderdeel te vormen of om te helpen bij het uitwerpen. Beide zijn mechanismen voor het vormen van kenmerken die niet kunnen worden gevormd met een simpele rechte trekbeweging, maar ze werken in verschillende richtingen en worden gebruikt voor verschillende geometrieën.

Vraag 2: Hoe bepaal ik de benodigde slag voor een glijbaan?

Antwoord: De benodigde slag voor een slede wordt bepaald door de diepte van de ondersnijding plus een veiligheidsmarge. De slede moet ver genoeg worden teruggetrokken om de ondersnijding volledig vrij te maken voordat het onderdeel wordt uitgeworpen. Als algemene regel geldt dat de slag minimaal 5-10 mm groter moet zijn dan de ondersnijdingsdiepte. De exacte slag hangt af van de onderdeelgeometrie en het matrijsontwerp. Ons engineeringteam kan u helpen bij het berekenen van de vereiste slag voor uw specifieke toepassing.

Vraag 3: Wat zorgt ervoor dat een glaasje vastloopt of vastloopt?

Antwoord: Een slede kan vastlopen of vastlopen door verschillende oorzaken: onvoldoende smering, vervuiling door plastic flits of vuil, verkeerde uitlijning van de slede of geleiderails, onvoldoende voorspanning of slijtage van de geleiderails en slijtplaten. Regelmatig onderhoud, inclusief reinigen en smeren, kan de meeste vastloopproblemen voorkomen. Als een objectglaasje vastloopt, moet het vóór verder gebruik worden gedemonteerd, geïnspecteerd en gerepareerd.

Vraag 4: Hoe vaak moeten schimmelglijbanen worden onderhouden?

Antwoord: Matrijsglijbanen moeten met regelmatige tussenpozen worden geïnspecteerd en onderhouden, afhankelijk van het productievolume en het materiaal dat wordt gegoten. Als algemene richtlijn geldt dat objectglaasjes na elke 10.000-50.000 cycli moeten worden geïnspecteerd. De inspectie moet het controleren op slijtage, het verifiëren van de uitlijning en het smeren van de glijoppervlakken omvatten. Preventief onderhoud kan de levensduur van de glijbaan verlengen en onverwachte stilstand voorkomen.

Vraag 5: Kunnen glijbanen achteraf worden ingebouwd in een bestaande mal?

Antwoord: In sommige gevallen kunnen objectglaasjes achteraf worden ingebouwd in een bestaande mal, maar dit is een complex proces dat zorgvuldige engineering vereist. De mal moet voldoende ruimte hebben voor het schuifmechanisme en de malbasis moet worden aangepast om plaats te bieden aan nokpennen of hydraulische cilinders. Het achteraf inbouwen is vaak duurder en tijdrovender dan het vanaf het begin ontwerpen van de glijbaan in de mal. Ons engineeringteam kan uw matrijs beoordelen en adviseren of retrofitten haalbaar is.

8. Conclusie

Glijplaten spelen een cruciale rol bij complexe matrijsbewegingen door de productie mogelijk te maken van onderdelen met ondersnijdingen, zijgaten, schroefdraad en andere kenmerken die niet kunnen worden gevormd met een eenvoudige open-en-dicht-matrijs. Het zijn precisiemechanismen die volgens de hoogste normen moeten worden ontworpen, vervaardigd en onderhouden. De materialen, behandelingen en ontwerpprincipes die bij de constructie worden gebruikt, bepalen hun betrouwbaarheid en levensduur. Bij Moldburger Mold Industry Co., Ltd. is onze fabriek gespecialiseerd in de vervaardiging van nauwkeurige matrijscomponenten en inzetstukken, waaronder glijplaten, glijblokken, nokpennen en slijtplaten. Wij beschikken over de expertise en de apparatuur om hoogwaardige componenten te produceren die aan de meest veeleisende eisen voldoen. Ons engineeringteam werkt nauw samen met onze klanten om ervoor te zorgen dat elk onderdeel wordt geoptimaliseerd voor hun specifieke toepassing.

Of u nu een nieuwe mal ontwerpt of een bestaande mal onderhoudt, wij nodigen u uit om contact met ons op te nemen om uw wensen te bespreken. We kunnen monsters, technische gegevens en ontwerphulp leveren. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner gemaakt voor matrijzenmakers en vormgevers over de hele wereld.

Neem vandaag nog contact op met Moldburger Mold Industry Co., Ltdom uw vereisten voor precieze matrijscomponenten en inzetstukken te bespreken en te ontdekken hoe onze geleidingen de prestaties en betrouwbaarheid van uw complexe matrijzen kunnen verbeteren.
